Состав
Кожух защитный из оцинкованной стали, нержавеющей стали, либо алюминия с наполнением минеральной ватой, либо вспененным каучуком.
Конструкция

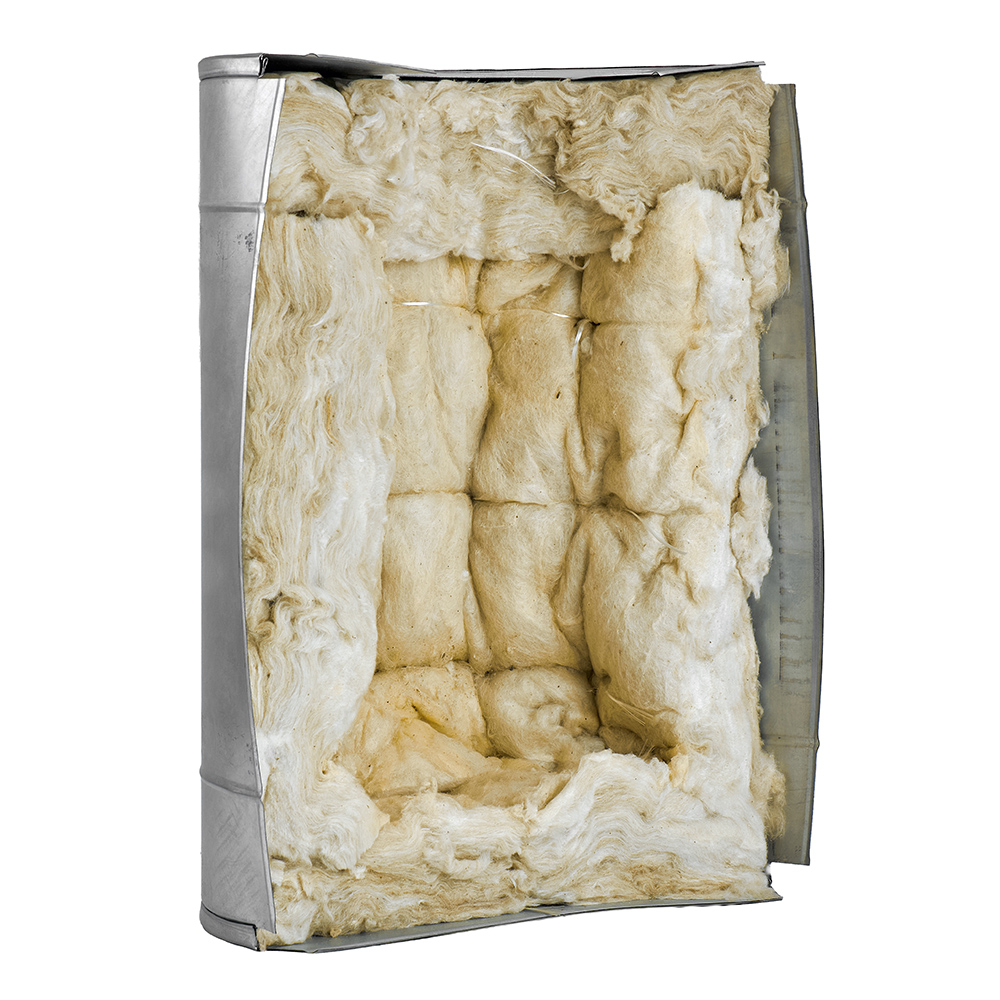

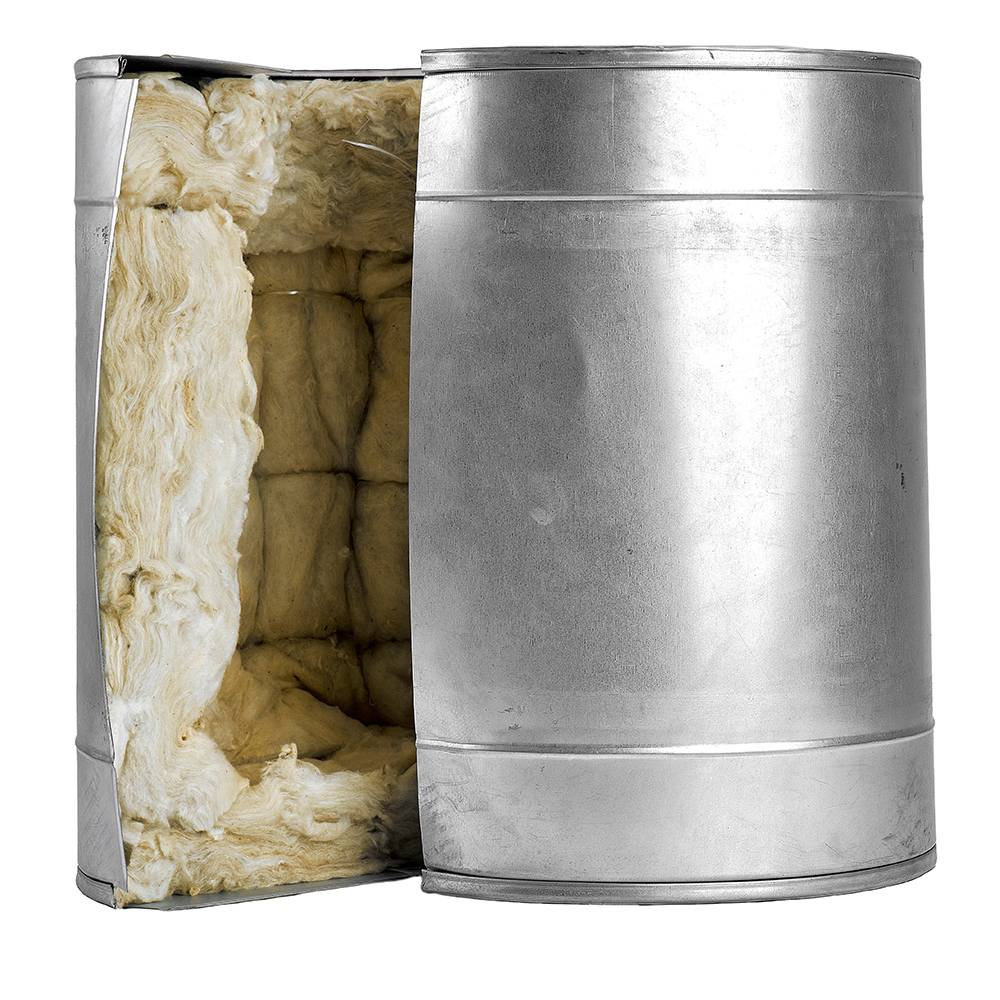

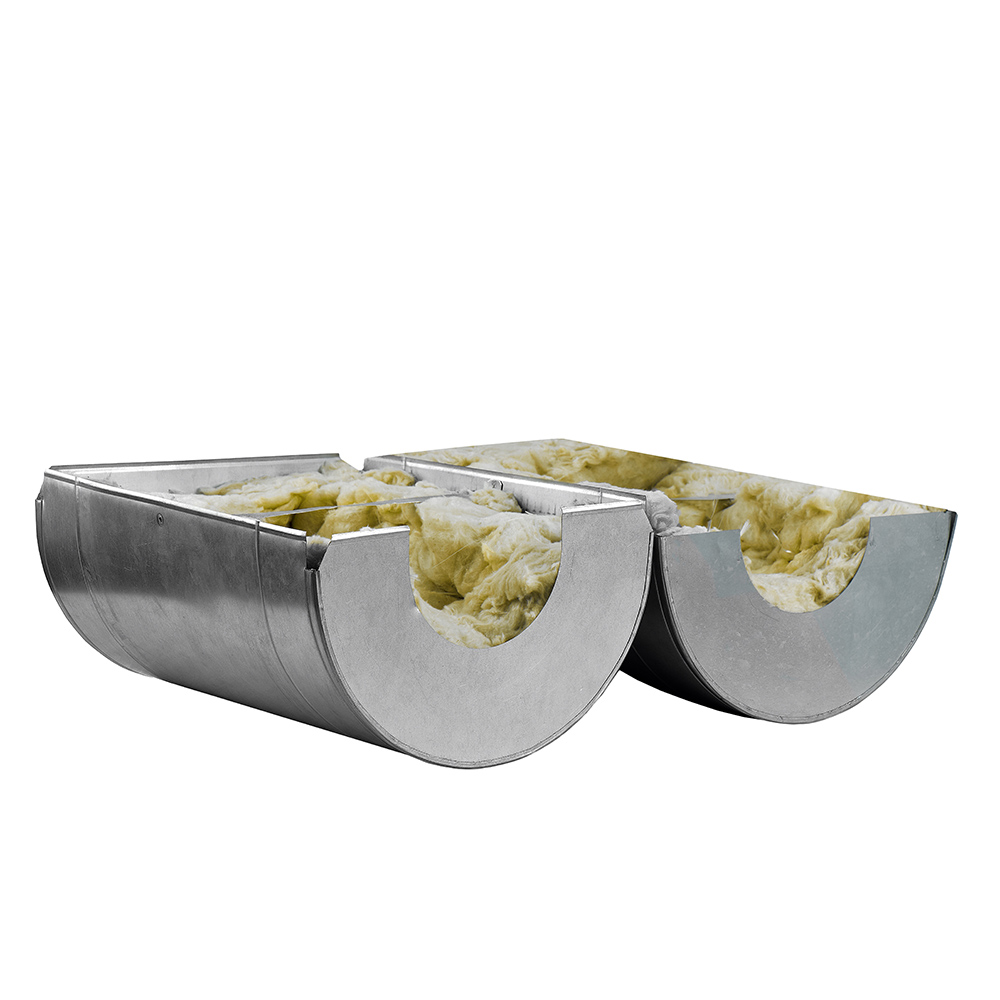

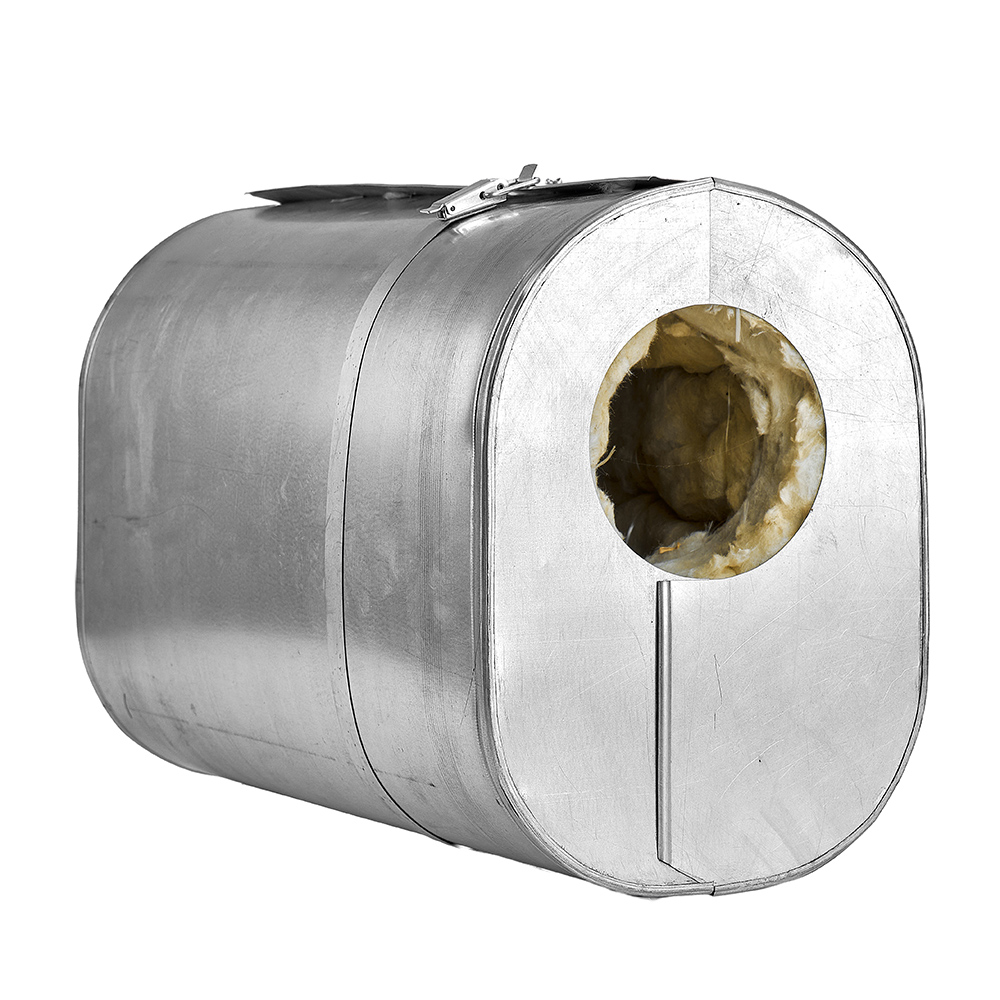

Поставляется в высокой степени заводской готовности индивидуального размера под определённый диаметр запорно-регулирующей арматуры или фланцевого соединения, представляет собой оболочку в виде бокса состоящего из двух половин круглой, либо овальной формы, имеет замки-защёлки фиксирующие ремни для крепления. Внутри имеет наполнение из теплоизоляционного материала заданной толщины.
Применение
Применяется для теплоизоляции запорно-регулирующей арматуры или фланцевого соединения, а также для защиты от механических, атмосферных, ультрафиолетовых и химических воздействий в системах отопления, водоснабжения, технологических трубопроводов различных диаметров.
| Наименование изделия |
Боксы UNICOVER |
| Технические условия |
ТУ 23.99.19-004-41557602-2020 |
| Назначение |
Защита и теплоизоляция фланцев и запорной арматуры |
| Материал оболочки |
Базальтовая вата |
| Вид изделия |
Металлический кожух |
| Толщина металла |
0,55 мм / 0,8 мм / 1 мм |
| Диаметр внутренний |
200–1000 мм |

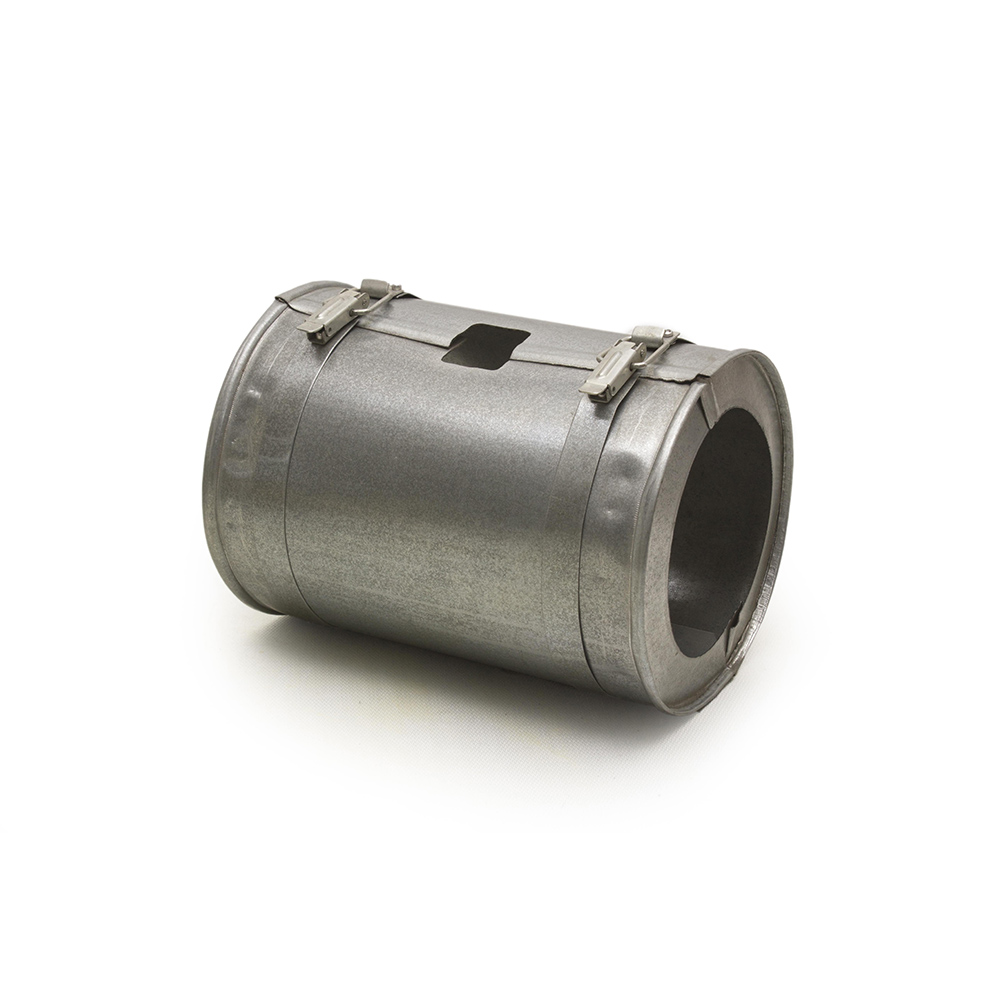

Кожух защитный без теплоизоляции
| Маркировка | Материал изделия | Толщина металла | ГОСТ / стандарт |
|---|
| GS |
Оцинкованная сталь |
0,55 мм, 0,8 мм |
ГОСТ 14918-80 |
| SS |
Нержавеющая сталь |
0,55 мм, 0,8 мм |
AISI 304 |
| AS |
Алюминиевый сплав |
0,55 мм, 0,8 мм, 1 мм |
ГОСТ 21631-76 |
Кожух защитный с теплоизоляцией
| Маркировка | Материал изделия | Толщина металла | Толщина теплоизоляции |
|---|
| GS-SW |
Оцинкованная сталь, базальтовая вата |
0,55 мм, 0,8 мм |
20–100 мм |
| SS-SW |
Нержавеющая сталь, базальтовая вата |
0,55 мм, 0,8 мм |
20–100 мм |
| AS-SW |
Алюминиевый сплав, базальтовая вата |
0,55 мм, 0,8 мм, 1 мм |
20–100 мм |
Типы изделий и геометрические размеры
| Тип | Вид изделия | Пример размера | Расшифровка |
|---|
| FB |
Кожух для фланцевого соединения |
650-350.055/50 |
Диаметр – длина изделия. Толщина металла / толщина изоляции |
| VB |
Кожух для запорно-регулирующей арматуры |
650-350-750.055 |
Диаметр – длина изделия – высота. Толщина металла |
